LA ROUE
La roue, du type
roue au-dessus, se compose de deux couronnes annulaires
montées sur un axe horizontal, entre lesquelles sont
fixées du côté intérieur,
par un plancher circulaire, des cloisons (ou aubes fermées).
L’eau, introduite entre deux aubes consécutives,
se trouve ainsi contenue dans une cuve appelée
auget (ou autrefois pot). Elle
détermine, surtout par l’effet de son poids, le
mouvement de rotation de la roue et s’écoule
ensuite à l’extérieur de
l’auget, quand celui-ci arrive à la partie
inférieure.

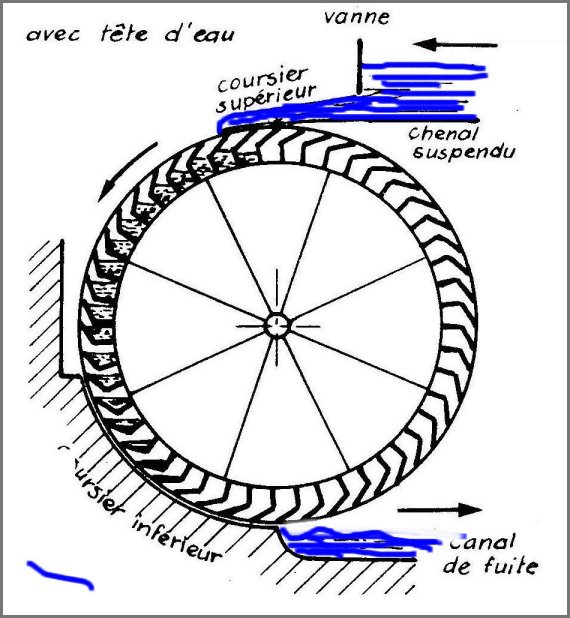

La roue avec tête d'eau reçoit l‘eau à sa partie supérieure par un canal d’amenée : l’écoulement de l’eau se fait par le coursier supérieur, légèrement incliné (disposition employée surtout lorsque le niveau d’amont est variable). Le débit est réglé par la vanne. Dans la suite du mouvement, l'eau, pratiquement immobile dans les augets, travaille uniquement par gravité.
Il convient, pour prévenir une déperdition de l’énergie, de veiller à ce que, à partir d'un certain niveau, les augets ne se vident pas trop prématurément et à ce qu’ils ne barbotent pas dans le canal de fuite (d'autant plus qu'ils tournent dans le sens inverse de l'écoulement du ruisseau) Néanmoins, le rendement de cette roue est l'un des meilleurs qui existe, bien que, compte tenu des imperfections dues à sa conception même, il soit limité à une valeur bien plus faible que celui des turbines.
La roue avec tête d'eau reçoit l‘eau à sa partie supérieure par un canal d’amenée : l’écoulement de l’eau se fait par le coursier supérieur, légèrement incliné (disposition employée surtout lorsque le niveau d’amont est variable). Le débit est réglé par la vanne. Dans la suite du mouvement, l'eau, pratiquement immobile dans les augets, travaille uniquement par gravité.
Il convient, pour prévenir une déperdition de l’énergie, de veiller à ce que, à partir d'un certain niveau, les augets ne se vident pas trop prématurément et à ce qu’ils ne barbotent pas dans le canal de fuite (d'autant plus qu'ils tournent dans le sens inverse de l'écoulement du ruisseau) Néanmoins, le rendement de cette roue est l'un des meilleurs qui existe, bien que, compte tenu des imperfections dues à sa conception même, il soit limité à une valeur bien plus faible que celui des turbines.
Lien : cf le site d’Albert Menyret LES ROUES DES MOULINS A EAU
